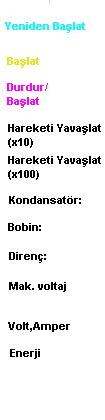

Bu simülasyon, bir kapasitor veya bobinden oluşan elektromanyetik bir osilasyon devresi ile ilgilidir. "Reset" tuşuna basar basmaz, kapasitör plakaları üst plaka (+), alt plaka (-) olacak şekilde şarj olacaktır. "Start" düğmesine basarak, anahtar diğer pozisyonuna getirilerek osilasyon başlatılır. "Pause/Resume" düğmesi simülasyona ara verdirir. Animasyon gerçek osilasyondan 10-100 kat daha yavaş olacaktır (seçime bağlı olarak). Kapasiteyi 100 mF tan 1000 mF'a, endüktansı 1 H'den 10 H'ye ve direnci 0 W'dan 1000 W'a değiştirebilirsiniz.
Devre diyagramında, kapasitörün (kırmızı) elektrik alanı ve endüktörün (mavi) manyetik alanı, alan çizgileriyle gösterilmiştir. Bu alan çizgilerinin yoğunluğu, temsili alan şiddetini gösterir. Ek olarak, kapasitörün kutuplarını ve akımın yönünü değiştirebilirsiniz.
Sol altta, dijital saat osilasyonun başladığı andan itibaren zamanı gösterir.
Onun altında osilasyon periyodunu okuyabilirsiniz. Sağ altta iki diyagramdan
biri, kontrol panelinin alt kısmındaki butonlarla seçilebilir:
1. Gerilim U (mavi) ve akım I (kırmızı)
zamanla değişimi gösteren diyagram.
2. Enerji dönüşümünü gösteren çubuk-grafiği.
